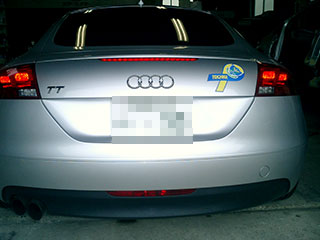

栃木県宇都宮市在住某自動車製造メーカーF社勤務Y様所有 AUDIクワトロクーペ

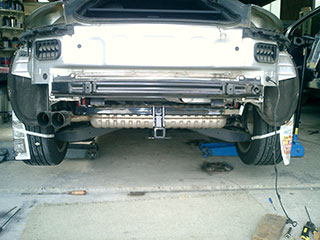

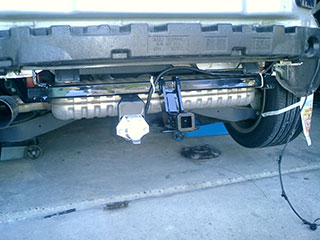

お客様の強い要望によりEU市場ではこの車でいかなるトレーラの牽引も許可しておりませんが、アメリカ最大手CURT MFG社製CLASSⅠヒッチメンバーCM117753を取り付けした。

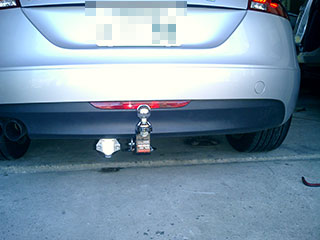

お客様はヨーロッパ製の中古オートバイトレーラ牽引の為、ISO50mmのトーボールを装備した。
当初US丸7Pの配線予定であったが、車の一部にLEDランプ使用が判明した為に急遽、誤作動防止リレーキットを支給した。誤作動防止はお客様ご自身で取付されました。
<お客様からの取付体験記>
まず、配線としましては、写真1のように誤作動防止の電源部に20Aヒューズを上流に入れ、バッテリーから直接電源を取りました。これにSWを追加して、トレーラーを引っ張らないときは、この電源をOFFできるようにしました。 ハーネス同士の結線は、写真2のようにコネクタ部に使う端子のハーネスカシメ部を使って、ハーネス同士をカシメた後、はんだを流してハーネステープで保護しました。
接続先は、ターン/リバース/はリアコンビからとりましたが、やはりテールとストップはリアコンビからとることができず、テールはライセンスランプから、ストップはハイマウントストップランプからとる必要があり、
この部分はかなり大掛かりになりました。
アウディはGND側は茶色のハーネスで、信号線はグレーに各色のラインが入っているハーネスを使うようで、それぞれ、グレーのハーネス側に割り込ませました。 誤検知や誤動作なく正常に動き無事トレーラを引っ張ることができました。
作業としては頑張ったのですが全部で4時間くらいかかりました。

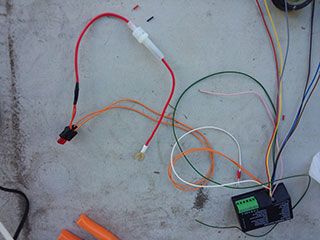

写真1 |

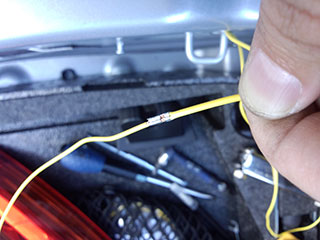

写真2 |
車種 | 年式 | パーツNo | 価格(税込) | 型式 |
---|---|---|---|---|
AUDIクワトロクーペ | 07/7月 | CM117753 | \68,500 | ABA-8JBWA |
WIZ21A 誤作動防止12Vリレーキット一式(本体のみ) 定価\16,200.-(税込)
但し、定番ではありませんので別途、、輸入航空運賃として6,200円(税込)をご負担頂きました。
